배터리 화성공정 3 : IR/OCV

이전에 배터리 공정으로 언급되었던 에이징,



https://think9072.tistory.com/4

배터리 화성공정 1 : 에이징(Aging)

에이징 이후에 변화된 값을 보기 위해서 넣은 설비이자 공정이다.



IR값과 OCV 값을 측정하기 때문에 IR/OCV라고 설비와 공정 모두 부른다.

---

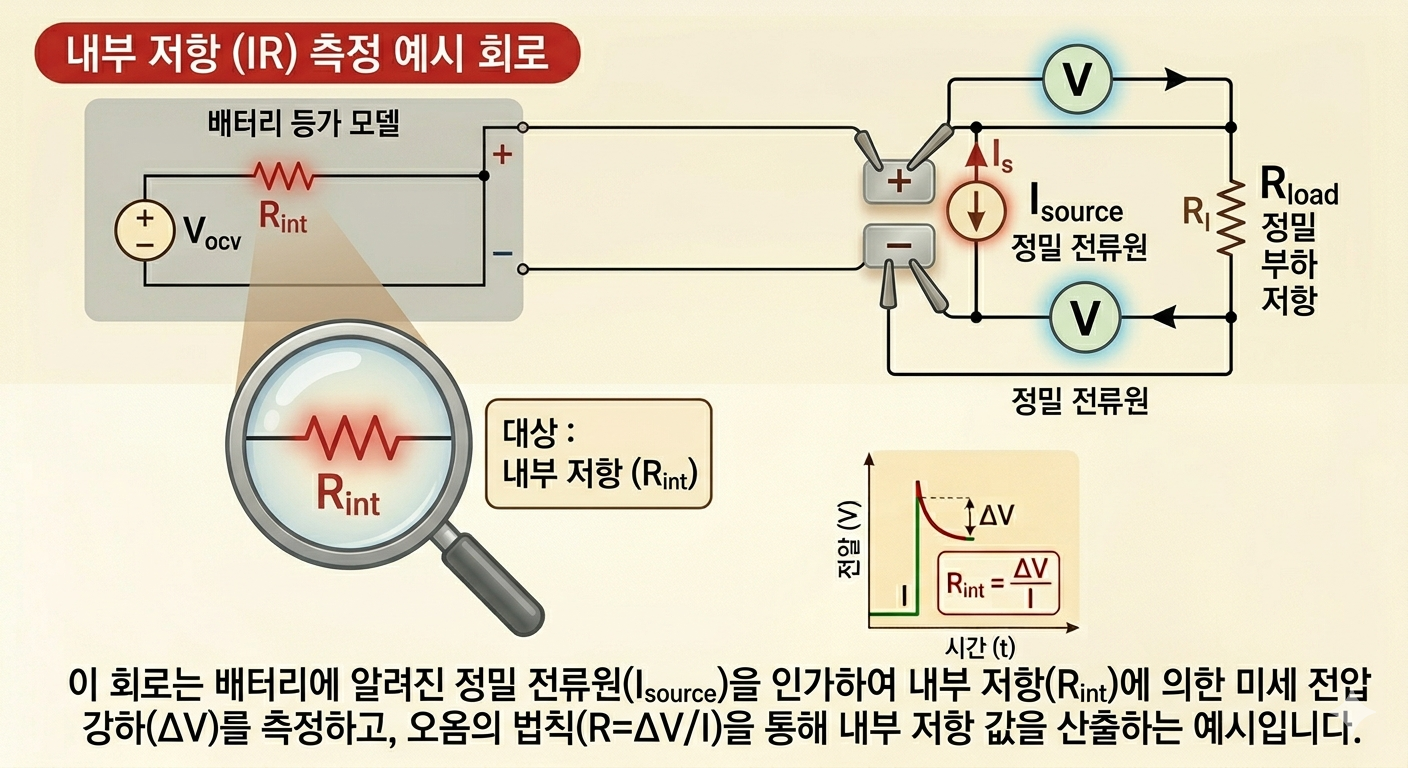

IR = ( Internal Resistance , 내부 저항 )

: IR은 배터리 내부에서 전류의 흐름을 방해하는 저항 성분

• 측정 의미: 배터리 내부 소재(양극, 음극, 전해액, 세퍼레이터)와 탭(Tab) 용접 상태 등 모든 전기적 통로의 건전성
• AC-IR: 주로 1kHz의 교류를 흘려 전극 계면의 저항을 빠르게 측정
• DC-IR: 직류를 흘려 실제 배터리 가동 시 발생하는 물리적인 저항을 측정
• 조립 품질 확인: 전극 탭의 용접이 불량하거나 전해액 함침이 제대로 되지 않으면 저항이 높게 나타남.
• 출력 성능 예측: 저항이 낮을수록 에너지를 효율적으로 전달할 수 있어 고출력 배터리가 됨.

---

OCV (Open Circuit Voltage, 개방 회로 전압)

: OCV는 배터리에 아무런 부하를 걸지 않은 상태(회로가 열려 있는 상태)에서의 전압을 의미

• 측정 의미: 배터리의 충전 상태(SoC, State of Charge)를 가장 정확하게 나타내는 지표
• 판단 기준: 에이징 전후의 OCV 값을 비교하여 전압 강하량(ΔV)을 확인

자기 방전(Self-discharge) 확인: 배터리 내부의 미세 단락(Micro-short)이나 불순물이 있으면 전압이 비정상적으로 빨리 떨어짐.



그래서 자기 방전과 관련된 데이터이다 보니까 품질 직무에서 집중적으로 보던 데이터이다.

품질적으로 같은 모델, 같은 날짜/환경/재료로 조립된 셀들은 비슷한 양상을 띠기 때문에 자기 방전에 이상이 있는 셀이 몇 퍼센트 이상이면 위 조건들의 셀들을 전부 재조사했던 걸로 안다.
